REDES DE DISTRIBUCIÓN
Las redes de distribución transportan energía de menor voltaje que las líneas de transmisión, con el fin de llevar la energía desde las redes de distribución (postes, transformadores y redes), hasta las viviendas o empresas.
TIPOS DE REDES DE DISTRIBUCIÓN
Cada una de ellas se pueden clasificar de acuerdo al
número de hilos que tenga, a continuación se muestra una breve descripción de
cada una acompañada de su respectivo ilustrativo y diagrama:
Red de distribución
baja tensión monofásica dos hilos
Tomada de Material ENDESA.
Se constituye por una acometida
de dos conductores, uno a fase y otro a neutro, su tensión de servicio es 120
V, +5%, - 10%, adicionalmente es posible prestar el servicio en algunas partes
de la ciudad a 150 V +5%, - 10%, se utiliza para cargas con valores enteros
desde 1 hasta 8 KW.
Redes de distribución
baja tensión monofásica tres hilos
Tomada de Material ENDESA.
Se constituye por una acometida
de dos conductores conectados a fases y uno a neutro, su tensión de servicio es
120/240 V, +5%, -10 %, se utiliza para cargas con valores enteros desde 5 hasta
25 KW en zonas donde se tengan transformadores de distribución monofásicos.
Redes de distribución
baja tensión monofásica tres hilos y alumbrado público
Se constituye por una acometida
de dos conductores conectados a fases y uno a neutro, de la misma forma que la
configuración anterior, pero adicionalmente cuenta con un conductor para la
alimentación de las luminarias de alumbrado público. Su tensión de servicio es
120/240 V, +5%, -10%.
Tomada de Material ENDESA.

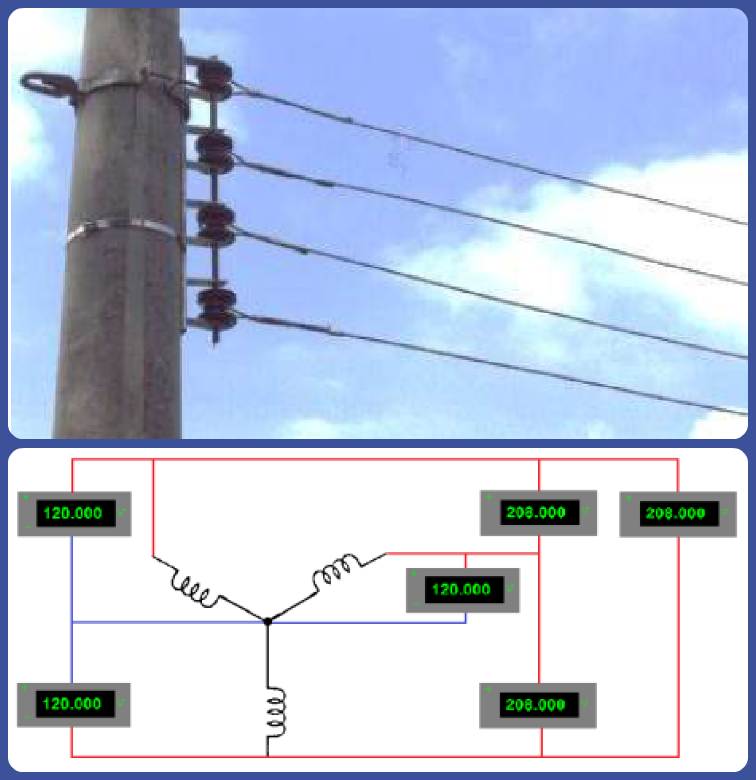

Se constituye por una acometida
de cuatro conductores, tres conectados a las tres fases y uno conectado a
neutro, su tensión de servicio es 208/120 V, +5 %, -10 %, adicionalmente en
algunas áreas de la ciudad es posible prestar el servicio a 260/150 V, +5 %,
-10 %. Se utiliza para cargas con valores enteros desde 9 hasta 35 KW en zonas
urbanas.
Redes de distribución
baja tensión trifásica cuatro hilos y alumbrado público
Tomada de Material ENDESA.
Está conformada por cinco
conductores, cuatro de ellos para la configuración trifásica de cuatro hilos y
uno adicional para las luminarias de alumbrado público, su nivel de tensión
típica es de 208/120 V, +5 %, -10 %.
Redes de distribución
media tensión monofásica dos hilos
La red de media tensión
monofásica bifilar, está compuesta por dos conductores, uno a fase y el otro a
neutro, su tensión de servicio típica es 13.2 KV, 11.4 KV +5 %, -10 %, 7.62 KV
y 6.58 KV +5 %, -10 %. Derivado de líneas primarias tetrafilares con neutro
corrido desde la subestación de potencia.
Redes de distribución
media tensión trifásica tres hilos
Tomada de Material ENDESA.
Está compuesta por tres conductores, todos conectados a las
fases. Su tensión de servicio es 11.4 KV y 13.2 KV +5 %, -10 %. Adicionalmente
desde circuitos primarios para alimentación industrial o aplicaciones
especiales la tensión puede ser de 34.5 KV +5 %, -10 %.
Redes de distribución
media tensión trifásica cuatro hilos con neutro
Está compuesta por cuatro
conductores, tres de ellos conectados a las fases y uno conectado a neutro. Su
nivel de tensión típico es 13.2/7.62 KV +5 %, -10 %.
TOPOLOGÍA DE LAS REDES DE DISTRIBUCIÓN
La topología de las redes de
distribución, se refiere a la forma en la cual están dispuestos los circuitos
para llevar la electricidad al punto de destino. Es el esquema u ordenamiento
que tienen los caminos para conducir la corriente eléctrica desde la fuente de
alimentación hasta el usuario final.
- Estrella: Consiste en ubicar el alimentador, para este caso el transformador, en el centro de carga o en el punto en donde haya mayor concentración de usuarios, de tal manera que desde este punto se alimente cada una de las cargas en forma radial. Esta configuración permite tener protecciones selectivas para cada circuito o rama, pero en caso de falla o interrupción en algún punto de la rama, implica el corte del servicio para muchos usuarios. Su simplicidad y bajo costo ocasionan que sean muy utilizados en las redes de distribución.
- Anillo: Consiste en una línea cerrada con una o más alimentaciones, se utiliza en redes de baja y media tensión y permite que la carga sea alimentada por los dos extremos, por tanto ofrece una mayor confiabilidad que los sistemas radiales, ya que permite aislar un único punto de falla mediante la apertura de dos interruptores, de tal forma no se verán afectados muchos usuarios con el corte del servicio. Este sistema es normalmente más costoso y complejo que el sistema radial descrito anteriormente.
- Mixta: Consiste en combinar las ventajas de la configuración en estrella y la configuración en anillo, de tal forma que se genere un tipo de enmallado, este tipo de configuración brinda niveles superiores de confiabilidad del servicio, sin embargo implica una mayor inversión de equipos y una mayor complejidad para su análisis y operación.
REQUISITOS BÁSICOS PARA SISTEMAS DE DISTRIBUCIÓN
Según el RETIE, adicional a lo
establecido en la Resolución CREG 070 de 1998 o las que la modifiquen o
sustituyan en lo referente a operación y mantenimiento de las redes de
distribución, el Operador de Red o propietario de la instalación de
distribución eléctrica, debe cumplir los siguientes requisitos:
- Todo proyecto de distribución debe contar con un diseño, con memorias de cálculos y planos de construcción, con el nombre, firma y matrícula profesional del responsable del diseño
- La empresa debe dejar un registro de las pruebas técnicas y rutinas de mantenimiento, tanto de la instalación como de los equipos que permitan hacer la trazabilidad del mantenimiento.
- La empresa que opere una red de distribución, debe proporcionar capacitación a cada una de las personas calificadas que laboren en las instalaciones energizadas o en las proximidades de éstas, la cual debe incluir información sobre los riesgos eléctricos; así mismo tiene que asegurarse que cada uno de los profesionales que trabajan en dichas instalaciones estén calificados y autorizados para atender las exigencias de rutina del trabajo.
- Todo profesional competente que desarrolle actividades asociadas a las redes de distribución, debe estar capacitada sobre los procedimientos que deben seguirse en caso de que ocurra alguna emergencia de tipo eléctrico, así como de las reglas de primeros auxilios, incluyendo los métodos probados de reanimación. Copias de dichas reglas y procedimientos deben mantenerse en sitios visibles tanto en vehículos como en lugares donde el número de trabajadores o la naturaleza del trabajo lo justifiquen.
- El responsable de la construcción, operación y mantenimiento debe proveer los elementos de protección, en cantidad suficiente para que las personas calificadas puedan cumplir con los requerimientos de la labor que se va a emprender, los cuales deben estar disponibles en lugares fácilmente accesibles y visibles.
- Las personas calificadas deben conocer perfectamente las normas de seguridad y pueden ser evaluados en cualquier momento –por la autoridad o la empresa propietaria de la red- para demostrar sus conocimientos sobre las mismas. Así mismo, si la labor se realiza en las proximidades de equipos o líneas energizadas, deben ejecutar sólo aquellas tareas para las cuales han sido capacitados, equipados y autorizados. Aquellos que no tengan la suficiente experiencia, deben trabajar bajo la dirección de un profesional competente y ejecutar sólo tareas dirigidas.
- Los operadores de otros servicios que comparten la infraestructura para la prestación del servicio de energía eléctrica, deben garantizar la disponibilidad de espacios y cumplir los procedimientos seguros para el montaje, adecuación, operación y mantenimiento tanto de la infraestructura de esos servicios como el de electricidad. Igualmente, debe garantizarse que las exigencias de esfuerzos mecánicos resultantes en cada estructura de soporte, por el peso de cables, equipos y demás cargas aplicadas, garanticen cumplir las exigencias del RETIE en la actividades de diseño, supervisión, construcción, operación, mantenimiento, reposición u otras relacionadas con las líneas, las redes eléctricas y los equipos asociados.
- Las instalaciones objeto del presente reglamento que hagan parte del sistema de distribución deben contar con el Certificado de Conformidad con el RETIE y estar disponible para cuando lo requiera la Superintendencia de Servicios Públicos Domiciliarios y demás autoridades competentes.
